製品・工法情報

SR(スペース・ロック)-2工法 〈可塑性グラウトによる背面空洞充填工〉

概要

■NEXCO矢板工法トンネルの背面空洞注入工 設計・施工要領に適合した品質規格

■供用中道路トンネルに用いる可塑性エアモルタル充填工法

既設トンネルの覆工背面やコンクリート構造物裏側の空洞部に充填材を注入し、地山と構造物を一体化する工法です。

背面空洞部の充填材としての要求品質に応えた限定注入性に優れています。

特徴

  • ■可塑性を有し、限定注入に適しています。
  • ■地山の微小な亀裂やコンクリートのひび割れ等へ逸脱しずらく、効率的な注入が可能です。
  • ■水に対する材料分離抵抗性が大きく、均一で安定した強度が得られます。
  • ■無機系の為、無公害です。
  • ■エアモルタルのため比重は軽量です。

施工方法

■施工要領

所定量のセメント・充填材・水よりなるモルタルと、発泡機により起泡した泡を混合して、エアモルタルを調整します。
これと、可塑化材である「SRP-L」とを各々ポンプにより圧送し、注入口で合流混合させながら空洞内に注入します。

■施工図

■可塑化材(SRP-L)とは…

SR-2工法用に開発された可塑化材です。
セメント・細骨材・起泡剤・水などからなるエアモルタルに1.5ショットで配合する事により、注入時に速やかにゲル化して可塑性を付与します。

A液のフロー

A液のフロー

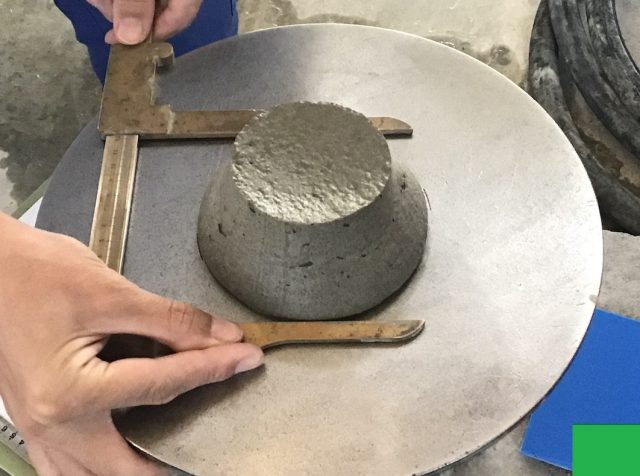

A液+B液(可塑剤)添加後のフロー値測定

A液のフロー

実績

■施工実績(一部抜粋して掲載しています。)

工事名 北陸自動車道 敦賀管内TN
背面空洞注入工事
(平成25年度)
中央自動車道
恵那山TN他1TN補修工事
(平成25年度)
中央自動車道
恵那山TN他1TN補修工事
(平成26年度)
施主 中日本高速道路(株)
金沢支社
中日本高速道路(株) 中日本高速道路(株)
元請 (株)ケー・エフ・シー (株)ケー・エフ・シー (株)ケー・エフ・シー
施工数量 1,541m³ 3,655m³ 3,708m³
カタログPDFダウンロード

本工法・工事は弊社建設事業部が取り扱っております
工法・工事についてのお問い合わせは
東京建設部・大阪建設部へお願いいたします
