ガイナメッシュ工法 〈はく落対策工〉
GFRP製形状保持体と高強度アラミド繊維複合体のメッシュにより、コンクリート構造物におけるコンクリート片のはく落を防止し、利用者の安全を確保することを目的としている工法です。
特徴
■NEXCOトンネル施工管理要領に適合した品質規格
・フレキシブルでトンネルのアーチになじむ材質
・メッシュ部には耐食性に優れたアラミドを使用
・NEXCO適合工法
A メッシュシート補強繊維にアクリル樹脂をコーティングしたメッシュシート
■補強糸：高強度アラミド
■表面被膜：アクリル樹脂被膜
■編み方：緯糸挿入ラッセル編み
B 形状保持体
耐アルカリ GFRP
標準サイズは2m×1m。その他のサイズもご相談ください。
トンネル覆工面、トンネル目地部によってアンカーの配置が異なります場合がございます。
工法選定フロー
東・中・西日本高速道路（株）「設計要領第三集トンネル編」における「はく落対策」の分類及び工法選定
概略工程

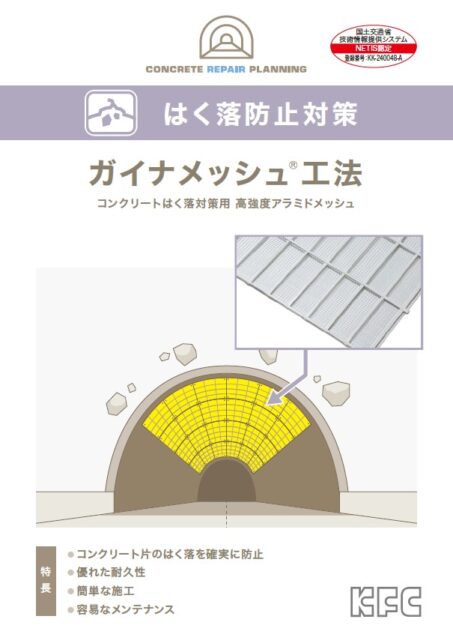

カタログダウンロード
