当社独自の発想から生まれた「ホーク・タイワイヤーアンカーZ」は、ワイヤー連結部と本体を一体成型したあと施工アンカーです。道路・トンネル・橋梁の付属機器の落下防止・落下物による第三者被害防止に、より施工性・点検性に優れたシステムを提案します。
シャックルを使用せず直接ワイヤーによりフェイルセーフを行う場合に使用します。
付属品を使わずワイヤーの強度を確保します。
意匠登録済
品番 | 外径 (㎜) a |
ボルト 長さ(㎜) b |
スリーブ 長さ(㎜) c |
孔径 (㎜) d |
孔径厚さ (㎜) e |
ドリル径 (㎜) |
コンクリート部 穿孔深さ (㎜) |
打込み棒 (品番) |
使用手 ハンマ (㎏) |
最大引張強度(kN) | 適正 ワイヤ径 (㎜) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
アンカー 軸方向 |
アンカー 軸直角方向 |
|||||||||||
SUS TWZ1080 | 14.0 | 80 | 40 | 5.0 | 7.5 | 14.5 | 45 | STWZ-10 | 1.3 | 9.0 | 8.0 | 2~3 |
SUS TWZ12100 | 17.3 | 100 | 50 | 6.5 | 9.0 | 18.0 | 57 | STWZ-12 | 1.3 | 22.0 | 20.0 | 3~5 |

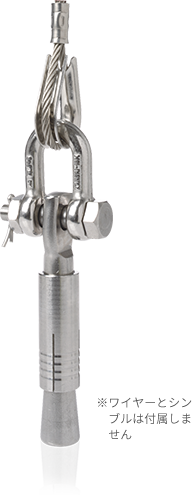

シャックルを使用し、ワイヤーによりフェイルセーフを行う場合に使用します。
シャックルを使用するのでメンテナンス性に優れ、ワイヤーの負荷を軽減します。
意匠登録済
品番 | 外径 (㎜) a |
ボルト 長さ(㎜) b |
スリーブ 長さ(㎜) c |
孔径 (㎜) d |
孔径厚さ (㎜) e |
ドリル径 (㎜) |
コンクリート部 穿孔深さ (㎜) |
打込み棒 (品番) |
使用手 ハンマ (㎏) |
最大引張強度(kN) | 付属 シャッ クル |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
アンカー 軸方向 |
アンカー 軸直角方向 |
|||||||||||
SUS TWZS1080 | 14.0 | 80 | 40 | 8.5 | 5.0 | 14.5 | 45 | STWZ-10 | 1.3 | 9.0 | 8.0 | SB/BB6 (ピン径φ8) |
SUS TWZS12100 | 17.3 | 100 | 50 | 10.5 | 6.5 | 18.0 | 57 | STWZ-12 | 1.3 | 22.0 | 20.0 | SB/BB8 (ピン径φ10) |
SUS TWZS16130 | 21.7 | 130 | 60 | 12.5 | 8.0 | 22.5 | 72 | STWZ-16 | 1.8 | 31.0 | 44.0 | SB/BB10 (ピン径φ12) |
ステンレスバンドによりフェイルセーフを行う場合に使用します。
孔径を12mmに拡大し、ステンレスバンドをスムースに挿入できるようになりました。
品番 | 外径 (㎜) a |
ボルト 長さ(㎜) b |
スリーブ 長さ(㎜) c |
孔径 (㎜) d |
孔径厚さ (㎜) e |
ドリル径 (㎜) |
コンクリート部 穿孔深さ (㎜) |
打込み棒 (品番) |
使用手 ハンマ (㎏) |
最大引張強度(kN) | 推奨 バンド幅 (㎜) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
アンカー 軸方向 |
アンカー 軸直角方向 |
|||||||||||
SUS TWZB1085 | 14.0 | 85 | 40 | 12.0 | 3.0 | 14.5 | 45 | STB-10 | 1.3 | 9.0 | 3.8 | 10.0 |
冗長性を持たせるため、タイワイヤー開口部の下部に小径の孔(2㎜ワイヤー用)を設けています。
この孔を用いて隣接するタイワイヤーアンカーと緊結が可能です。
特許 第6735184号・意匠登録済
品番 | 外径 (㎜) a |
ボルト 長さ(㎜) b |
スリーブ 長さ(㎜) c |
孔径 (㎜) d |
孔径厚さ (㎜) e |
ドリル径 (㎜) |
コンクリート部 穿孔深さ (㎜) |
打込み棒 (品番) |
使用手 ハンマ (㎏) |
最大引張強度(kN) | 付属 シャッ クル |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
アンカー 軸方向 |
アンカー 軸直角方向 |
|||||||||||
SUS TWCN1090 | 14.0 | 90 | 40 | 8.5 | 5.0 | 14.5 | 45 | STCN-10 | 1.3 | 9.0 | 8.0 | SB/BB6 |
SUS TWCN12110 | 17.3 | 110 | 50 | 10.5 | 6.5 | 18.0 | 57 | STW-12 | 1.3 | 22.0 | 20.0 | SB/BB8 |
SUS TWCN16135 | 21.7 | 135 | 60 | 12.5 | 8.0 | 22.5 | 72 | STW-16 | 1.8 | 31.0 | 44.0 | SB/BB10 |
RCセグメント等の高強度コンクリートに対してフェイルセーフを行う場合に使用します。
アンダーカット部に機械的な定着力が加わるため、抜け、すべりを低減します。
意匠登録済
品番 | 外径 (㎜) a |
ボルト 長さ(㎜) b |
スリーブ 長さ(㎜) c |
孔径 (㎜) d |
孔径厚さ (㎜) e |
ドリル径 (㎜) |
コンクリート部 穿孔深さ (㎜) |
打込み棒 (品番) |
使用手 ハンマ (㎏) |
最大引張強度(kN) | 付属 シャッ クル |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
アンカー 軸方向 |
アンカー 軸直角方向 |
|||||||||||
SUS HKT16165 | 29.5 | 165 | 88.5 | 12.5 | 8.8 | 30.5 | 101 | STW-16 | 1.8 | 34.0 | 44.0 | SB/BB10 (ビン径φ12) |
タイワイヤーカップリングは、ホーク・アンカーボルトと組合わせて使用頂くことによって、自由度の高い施工が可能です。
品番 | 外径 (㎜) a |
全長 (㎜) b |
頭部幅 (㎜) c |
頭部孔径 (㎜) d |
頭部厚 (㎜) e |
接続ねじサイズ (㎜) f |
付属シャックル |
---|---|---|---|---|---|---|---|
SUSTWC12 | 16 | 87.0 | 23.0 | 10.5 | 8.8 | M12 | SB/BB8 |
上向き施工に適し、吊り下げ用アンカーとしての信頼性が高くなっています。
コンクリート強度60N/mm2以上の高強度コンクリートに対しても完全定着が可能な材料です。
●コンクリート設計基準強度=21N/mm2 ●ボルト=SUS304 相当品
品番 | ねじの 呼び |
外径 (㎜) a |
ボルト 長さ (㎜) b |
スリーブ 長さ (㎜) c |
取付物の 最大厚さ (mm) |
下穴 ドリル径 (mm) |
コンクリート部 穿孔深さ (㎜) |
最大強度 ※1 | 長期許容強度 ※2 |
質量 /1本 (g ) |
||
---|---|---|---|---|---|---|---|---|---|---|---|---|
引張 (kN) |
せん断 (kN) |
引張 (kN) |
せん断 (kN) |
|||||||||
HK10135 | M10 | 18.0 | 135 | 90.0 | 15 | 18.5 | 97 | 30.1 | 21.1 | 7.22 | 4.87 | 206 |
HK12170 | M12 | 22.0 | 170 | 110.0 | 20 | 22.5 | 120 | 43.8 | 30.6 | 10.80 | 7.08 | 371 |
HK16215 | M16 | 29.5 | 215 | 147.5 | 20 | 30.5 | 160 | 81.6 | 57.1 | 19.41 | 13.18 | 912 |
HK20265 | M20 | 35.0 | 265 | 175.0 | 30 | 36.0 | 190 | 127.4 | 89.1 | 27.33 | 20.58 | 1553 |
HK24310 | M24 | 42.0 | 310 | 210.0 | 30 | 44.0 | 225 | 183.5 | 128.4 | 39.36 | 29.65 | 2659 |
豊富なサイズ展開で小物から重量物までのフェイルセーフに対応できます。
ゆるみ止めKナットによる“ゆるみ防止対策”と、万が一のゆるみ発生の際でもアンカーねじ部に施した
段落ち部でナットが留まる“落下防止機能”の二重安全対策を備えたアンカーシステムです。
■ロングスリーブタイプ 〈 3D対応品〉 ●コンクリート設計基準強度=18N/mm2 ●ボルト=SUS304 相当品
品番 |
ねじの 呼び a |
ボルト 長さ (㎜) b |
スリーブ 長さ (㎜) c |
頭部 ネジ長 (mm) d |
最大 締付厚 (mm) |
ドリル 径 (mm) |
コンクリ ート部 穿孔深さ (㎜) |
専用 打込み棒 (品番) |
使用手 ハンマー (kg) |
最大引張強度※ | 締付けトルク値(N・m) | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
引張 (kN) |
せん断 (kN) |
推奨値 | 上限値 -下限値 | |||||||||||
SKB885 | M8 | 85.0 | 40.0 | 3.75 | 13.0 | 12.5 | 45.0 | SB-8 | 0.9 | 13.7 | 16.7 | 10.6 | 12.6 | 8.7 |
SKB10105 | M10 | 105.0 | 45.0 | 4.5 | 23.0 | 14.5 | 50.0 | SB-10L | 1.3 | 17.7 | 25.6 | 21.1 | 25.0 | 17.2 |
SKB12140 | M12 | 140.0 | 65.0 | 5.25 | 30.0 | 18.0 | 72.0 | SB-12 | 1.3 | 31.7 | 39.5 | 36.8 | 43.5 | 30.0 |
SKB16170 | M16 | 170.0 | 70.0 | 6.0 | 45.0 | 22.5 | 82.0 | SB-16L | 1.8 | 47.8 | 69.4 | 82.2 | 90.1 | 74.4 |
SKB20190 | M20 | 190.0 | 85.0 | 7.5 | 38.0 | 28.0 | 98.0 | SB-20L | 1.8 | 59.1 | 105.3 | 160.4 | 175.8 | 145.1 |
SKB22210 | M22 | 210.0 | 100.0 | 7.5 | 39.0 | 33.0 | 113.0 | SB-22 | 2.2 | 72.0 | 121.2 | 218.3 | 239.1 | 197.4 |
SKB24205 | M24 | 205.0 | 105.0 | 9.0 | 19.0 | 35.0 | 120.0 | SB-24L | 2.7 | 95.0 | 146.3 | 277.4 | 303.9 | 250.9 |
ワイヤーロープの連結に使用するU字形の連結金具です。
作業に用いるシャックルには大きくわけてバウ形とストレート形があります。
シャックルの 呼び |
本体の各部寸法 | ボルトの各寸法 | 計算質量 (㎏) |
使用荷重 | シンブルの 組合わせ |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
t=d | B | D | d1 | L1 | d2 | d3 | I | S | tf | kN | |||
SB6* | 6 | 11 | 17 | 9 | 24 | M8 | 8 | 34 | 8 | 0.05 | 0.20 | 1.96 | |
SB8* | 8 | 14 | 21 | 11 | 32 | M10 | 10 | 42 | 9 | 0.10 | 0.315 | 3.09 | A6 |
SB10* | 10 | 17 | 25 | 13 | 40 | M12 | 12 | 52 | 10 | 0.16 | 0.6 | 5.88 | A8、A9 |

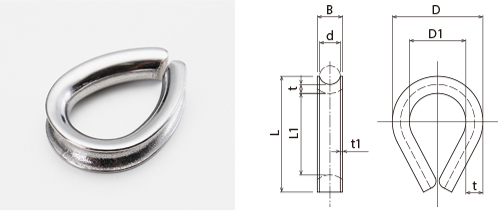

大きな負荷がかかるワイヤーロープの内側に取付け、ロープの摩耗、破損を防止し、安全性を向上します。
呼び番号 | ワイヤロープ径d | B | D | D1(最小) | L | L1(最小) およびR |
t | t1 | 〔参考〕 計算質量 (㎏) |
---|---|---|---|---|---|---|---|---|---|
6 | 6 | 8 | 27 | 16 | 36 | 26 | 3 | 1 | 0.02 |
8 | 8 | 10 | 36 | 22 | 48 | 35 | 4 | 1 | 0.04 |
9 | 9 | 11 | 40 | 25 | 51 | 38 | 4 | 1 | 0.05 |
ステンレスワイヤーロープは耐久性、耐食性、耐熱性、耐低温性等に優れています。
ロープ径 (㎜) |
7×19 SS/O | ||||
---|---|---|---|---|---|
標準断面積(㎟) | 破断荷重(kN) | 弾性係数(kN/㎟) | 単位質量(kg/m) | 初期歪み(%) | |
(2) | 1.91 | 2.75 | 88.0以上 | 0.016 | 0.1 |
(3) | 4.29 | 6.13 | 88.0以上 | 0.037 | 0.1 |
(4) | 7.63 | 11.0 | 88.0以上 | 0.065 | 0.1 |
(5) | 11.9 | 16.7 | 88.0以上 | 0.102 | 0.1 |
(6) | 17.2 | 24.1 | 88.0以上 | 0.146 | 0.1 |
(6.3) | 18.9 | 25.9 | 88.0以上 | 0.161 | 0.1 |
8 | 30.5 | 41.7 | 88.0以上 | 0.260 | 0.1 |
9 | 38.6 | 52.7 | 88.0以上 | 0.329 | 0.1 |

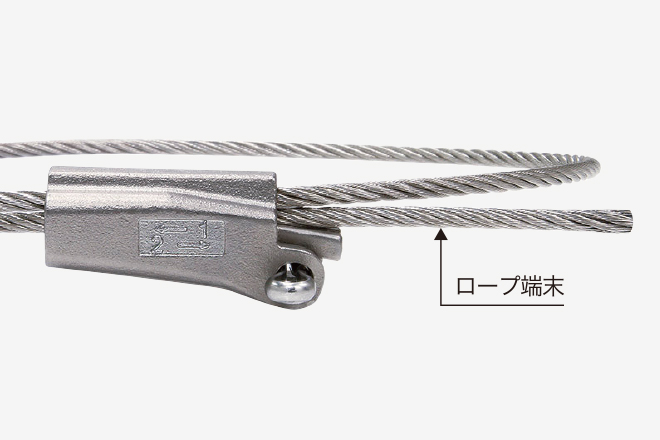

現場で切断して頂いて端末加工を行うことが可能です。
現場の状況に応じた電動油圧プレス機を選択・使用することによって、現場での圧着を効率的に行うことができます。
ロープ径※1 φD(㎜) | スリーブ長A(㎜) | 定着効率% |
---|---|---|
2 | 20 | 95以上 |
3 | 20 | 95以上 |
4 | 20 | 95以上 |
6.3 | 28 | 95以上 |
8※2 | 37 | 90以上 |
9※3 | 42 | 90以上 |
SCS13ステンレスの採用により、抜群の耐久性、耐燃性を有しています。
脱落防止機能により、ロープをシンプルロックの溝に押し込むだけでロックされ脱落を防止します。標準仕様とエンドレス仕様の両パターンで組み立てが可能です。
■ステンレスロープJIS G 3550の場合
名称 |
適応ロープ径 (㎜) |
標準荷重 |
エンドレス仕様 終局荷重(kN) |
張り出し長 |
---|---|---|---|---|
SL3F | 3 | 5.83 | 11.65 | 100mm以上 |
SL4F | 4 | 10.45 | 20.9 | 100mm以上 |

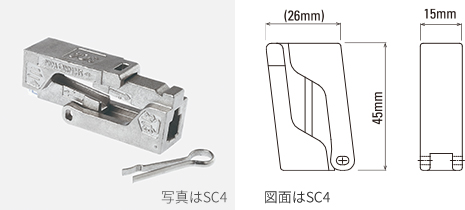

現場での効率的なワイヤロープの端末加工を可能とするとともに、高い定着効率を実現しています。
「ワイヤロープ種類:ストランドロープ 7×19 SS/O
金具材質:ステンレス SCS13」
名称 | ロープ径(㎜) | 保証荷重(kN) | 参考重量(g) | 端末ロープ長 |
---|---|---|---|---|
SC2A | 2 | 2.60 | 40 | 70mm以上 |
SC3A | 3 | 5.85 | 60 | 80mm以上 |
SC4 | 4 | 10.5 | 90 | 100mm以上 |
SC4W | 4 | 7.70 | 100 | 100mm以上 |
SC6 | 6.3 | 24.5 | 235 | 130mm以上 |
SC8 | 8 | 39.6 | 450 | 130mm以上 |
SC10 | 10 | 58.7 | 780 | 130mm以上 |

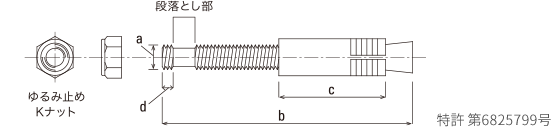

ボルト本体の段落とし所で、ゆるみ止め Kナットが空回りして、脱落を防止する構造です。また施工は従来のボルトと同じで、特別な作業は必要ありません。
世の中には様々なゆるみ止め機能を持つナットが存在します。 全てのゆるみ止めナットは、適正なトルク値で締付けを行うことによって、ゆるみ止め機能を発揮します。しかし、作業者が締め忘れてしまうとゆるみ止め機能は発揮されません。

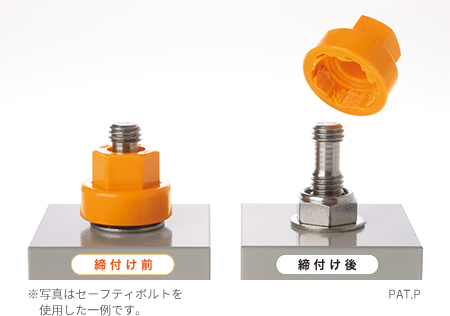

現場はヒューマンエラーが起こり得る環境下にあります。トルシアナットK・ZKは、締め忘れの発生を防止するとともに、締付け導入トルクを適正範囲に保つことができる、かつてないゆるみ止めナットです。トルシアナットの使用可能温度範囲は-10℃~+60℃です。
